Kors i taket – vilket lyft

När det 60 meter höga kyrktornet på S:t Johannes kyrka skulle restaureras krävdes en specialanpassad ställningslösning. Uppdraget gick till Malmö Ställningsservice som löste uppgiften med hjälp av Layhers flexibla alu-balk TwixBeam. Peter Jovanovic, vd, och Björn Ikonen, projektledare, berättar om en ställningskonstruktion utan motstycke.

Ett stenkast från Triangeln i Malmö reser sig en av få intakta jugendkyrkor i Sverige. S:t Johannes karakteristiska röda tegelfasad, med sitt torn uppmurat av tegel och granit, gör byggnaden omisskännlig. Sedan flera år pågår ett omfattande renoveringsarbete, med bland annat utbyte och restaurering av ett stort antal fasadstenar, plåtarbeten och förgyllning av tornspiran.
Ett tjugotal olika naturstensorter ingår i kyrkans utsmyckning och för att varsamt kunna restaurera fasaden och de detaljerade ornamenten krävdes en ställningskonstruktion utöver det vanliga. Företaget Stucco Maestro, experter på restaurering och konservering av historiska byggnader, kontaktade Malmö Ställningsservice och bad dem lösa uppdraget.

Stålbalkar genom kyrktorn och fönstergluggar

Utmaningen var att det inte gick att bottna ställningen på tre av kyrkans fyra sidor, eftersom angränsande tak på kyrkans skepp inte skulle klara belastningen. Att hitta en annan lösning krävde nytänkande, berättar Peter Jovanovic, ägare och vd på Malmö Ställningsservice.
– Vi diskuterade flera möjliga varianter, bland annat att gå genom kyrktaket och stämpa oss upp inifrån. Vi tittade även på att bygga FW-balkar över hela skeppet men spännvidden blev för lång och krafterna kunde inte räknas hem, säger han.

I detta skede vände de sig till Layhers ingenjörer. Björn Ikonen, projektledare på Malmö Ställningsservice, ritade ett antal utkast och idéer som stämdes av och korrigerades av Layher i LayPLAN CAD.

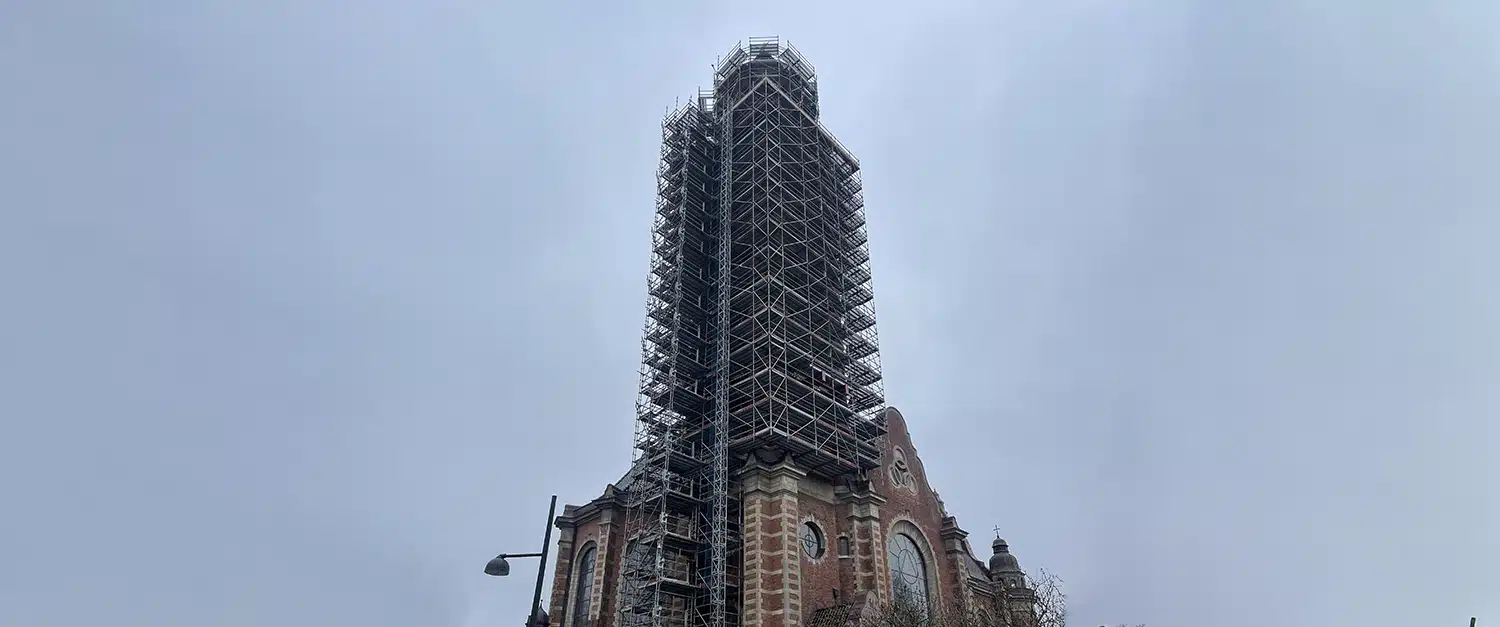

Slutligen landade samarbetet i en innovativ metod: att resa en ställning runt tornet, hela vägen upp till spiran genom att föra stålbalkar rakt genom kyrktornet och ut genom två fönstergluggar. På dessa balkar bottnades Layhers starka och flexibla balk TwixBeam.

– Tack vare TwixBeam kunde ställningen byggas runt kyrktornets fyra sidor, från 22 meters höjd. På så vis sparade vi både tid och slapp bygga en mer kostsam ställning med massiva stödkonstruktioner, säger Björn Ikonen och fortsätter: – Flexibiliteten i TwixBeam är oslagbar jämfört med en vanlig alu-balk. “Twixen” är lätt, har hög bärkapacitet och är kompatibel med Layhers övriga system, vilket gör att vi kan skapa lösningar som tidigare inte varit möjliga.

Ovärderlig 3D-ritning i LayPLAN CAD

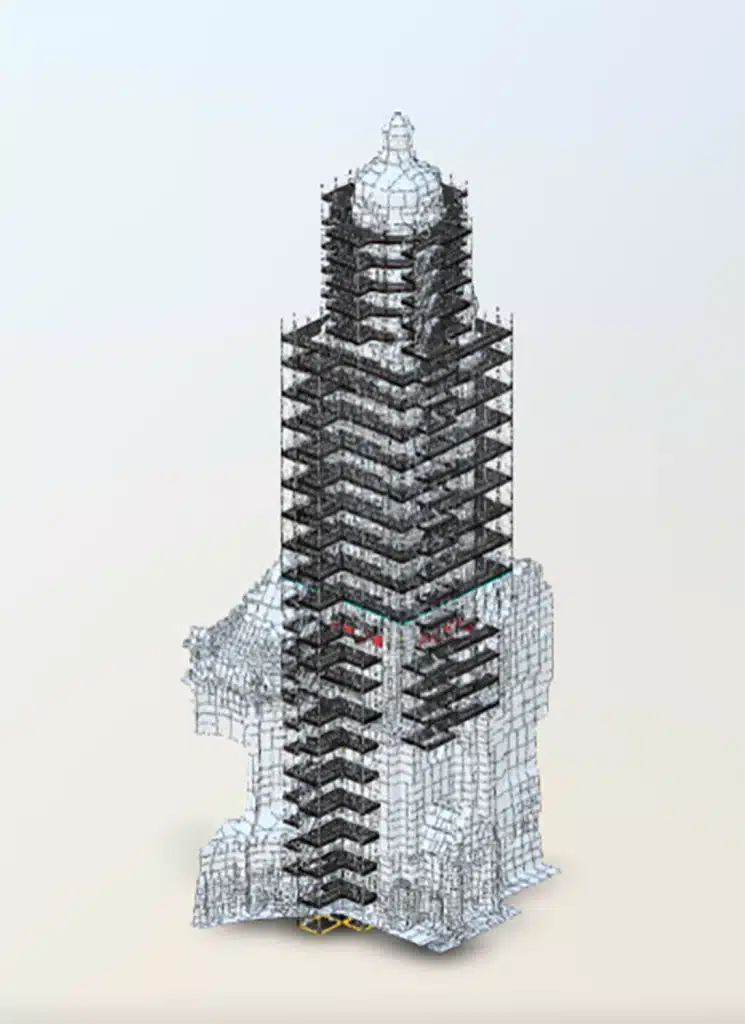

För att ställningskonstruktionen skulle bli så exakt som möjligt tog Stucco Maestro fram en 3D-modell av den historiska byggnaden, som Layher integrerade i LayPLAN CAD.

– Det har varit mycket värdefullt. Utan Stucco Maestros 3D-ritning i Layhers CAD-program hade vi inte fått måtten att stämma så perfekt som de gjorde. Och Layher har varit ovärderliga i det här projektet. Deras tekniska support och expertis har gjort att vi kunde optimera lösningen på ett sätt vi aldrig hade kunnat utan dem, betonar Peter Jovanovic.

Renoveringsarbetet av S:t Johannes kyrka har väckt uppmärksamhet även utanför ställningsbranschen. Representanter från Svenska kyrkan har kommit från Stockholm på studiebesök för att se hur väl den innovativa ställningslösningen utgör en stabil arbetsplattform för byggantikvarier och restauratörer.
Projektet har också fått förbipasserande att stanna till och rikta blickarna mot skyn.

– Många har frågat vad vi håller på med. Vi byggde hela basen på marken och lyfte upp med mobilkran. Vid lyftet samlades över 15 personer som fotograferade och ville veta vad som var i görningen, berättar Peter Jovanovic.

Unikt sätt att bygga ställning

På Malmö Ställningsservice har alla som varit inblandade uppskattat att få vara delaktiga i ett så unikt och utmanande projekt.
– Vi är otroligt glada och stolta över att få bidra med vår kompetens i renoveringen av en så anrik byggnad som S:t Johannes kyrka. Det är ett väldigt speciellt sätt att bygga ställning på, inget man gör varje dag, säger Björn Ikonen.
